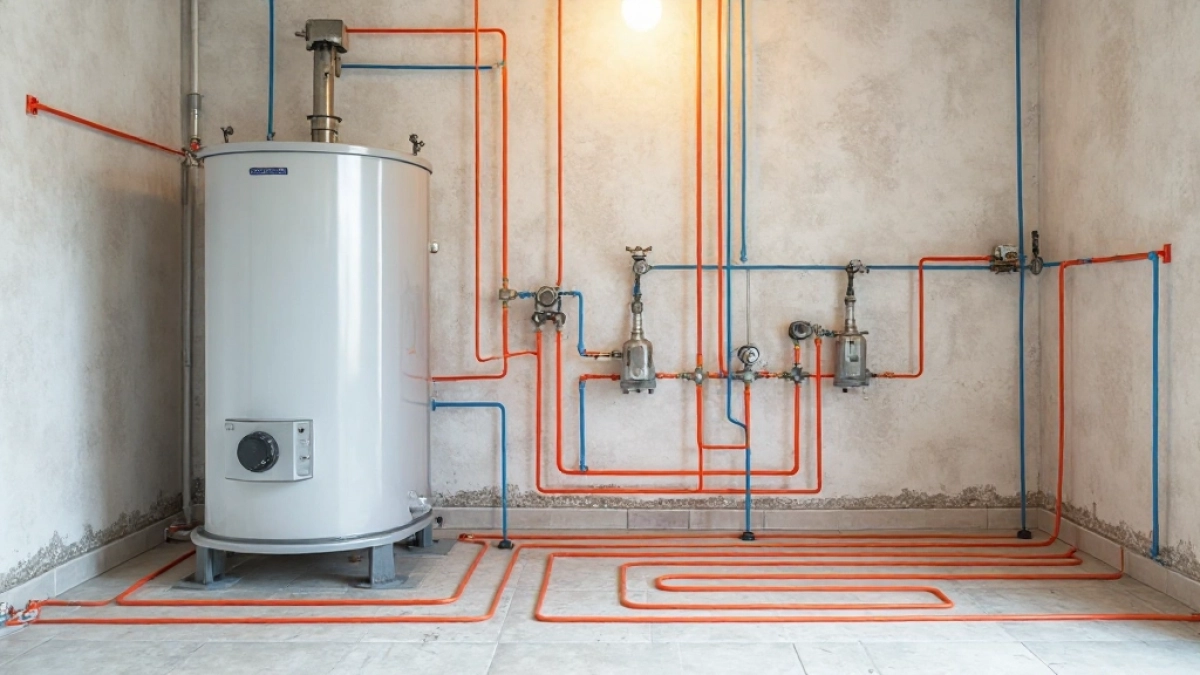

Piec na pellet z ogrzewaniem podłogowym: schemat, który działa

Szukasz konkretnego schematu podłączenia pieca na pellet do ogrzewania podłogowego, bo widzisz w internecie dziesiątki rysunków, z których każdy wygląda inaczej i żaden nie tłumaczy, dlaczego właśnie tak, a nie inaczej poprowadzono przewody. Dobrze trafiłeś, bo poniżej znajdziesz pełny obraz układu: od doboru mieszacza, przez ustawienie pompy i naczynia wzbiorczego, aż po trzy błędy, które najczęściej psują całą inwestycję jeszcze zanim pierwszy sezon grzewczy się zakończy.

• Jaki mieszacz i zawór termostatyczny do pieca na pellet i podłogówki
• Pompa obiegowa i naczynie wzbiorcze w układzie pellet + podłogówka
• Najczęstsze błędy przy schemacie piec na pellet i ogrzewanie podłogowe

Jaki mieszacz i zawór termostatyczny do pieca na pellet i podłogówki

Podłogówka potrzebuje wody o temperaturze wyraźnie niższej niż ta, którą produkuje kocioł pelletowy pracujący w standardowym zakresie 60-80°C. Bez mieszacza woda trafiałaby do rur podłogowych w wartościach groźnych dla posadzki, szczególnie przy wylewkach anhydrytowych i cementowych, które zaczynają tracić wytrzymałość powyżej 45°C w strefie krawędziowej. Dlatego w układzie pojawia się mieszacz trójdrogowy albo czterodrogowy, sterowany siłownikiem, który obniża temperaturę zasilania do bezpiecznych 35-40°C.

Mieszacz trójdrogowy łączy w sobie dwa strumienie: gorący z kotła i chłodny powrotny z instalacji podłogowej. Jego działanie opiera się na proporcjonalnym zaworze, w którym grzybek przesuwa się na podstawie sygnału z regulatora pogodowego. Im większe odchylenie temperatury zasilania od zadanej, tym bardziej otwiera się przepływ z powrotu. To rozwiązanie jest tańsze (sam zawór kosztuje od 380 do 720 zł netto, siłownik 220-450 zł), ale wymaga poprawnego podłączenia hydraulicznego z uwzględnieniem kierunku przepływu oznaczonego strzałką na korpusie.

Alternatywą jest mieszacz czterodrogowy, w którym obieg kotłowy i obieg odbioru są od siebie oddzielone hydraulicznie, a łączenie następuje w komorze mieszającej. Taki wariant eliminuje ryzyko „cofania" gorącej wody do kotła, co ma znaczenie przy buforze akumulacyjnym. Sprawdza się przy instalacjach o dużej bezwładności cieplnej, gdzie różnica między zasilaniem a powrotem sięga 15-20°C. Cena zaworu czterodrogowego zaczyna się od 560 zł netto, ale rośnie szybko przy średnicach powyżej DN 32.

Zawór termostatyczny w takim układzie pełni rolę ochronną, a nie regulacyjną. Montuje się go na zasilaniu obiegu podłogowego, żeby odciąć dopływ, gdy temperatura wody przekroczy granicę bezpieczeństwa ustawioną na około 50°C. Jego mechanizm wykorzystuje rozszerzalność cieplną płynu w kapilarze, który przy nadmiernym wzroście temperatury zamyka grzybek zaworu w ciągu 3-8 sekund. To zabezpieczenie kosztuje 110-260 zł, a jego brak w instalacji to proszenie się o spękaną wylewkę albo o oparzenie stopy w strefie brzegowej.

Pompa obiegowa i naczynie wzbiorcze w układzie pellet + podłogówka

Pompa obiegowa w instalacji pellet + ogrzewanie podłogowe musi pokonać opór hydrauliczny rur PEX lub PE-RT, zaworu mieszającego oraz ewentualnego filtra siatkowego. Typowa podłogówka o powierzchni 120 m² z rurką 16×2 mm w rozstawie 15 cm generuje stratę ciśnienia 0,8-1,5 mH₂O na pętlę, a cały rozdzielacz potrafi dodać kolejne 0,3-0,6 mH₂O. Dlatego pompa o wydatku 2,5 m³/h przy 4 mH₂O to rozsądne minimum dla domu 100-140 m².

Pompy elektroniczne z regulacją ciśnienia proporcjonalnego (oznaczenie PWM lub stałego ciśnienia) zużywają od 5 do 45 W, a ich prędkość dostosowuje się do aktualnego oporu. Zwykła pompa trójbiegowa pobiera 45-80 W i pracuje na jednym ustawieniu, co prowadzi do szumów przy częściowym otwarciu zaworów rozdzielacza. Koszt pompy elektronicznej zaczyna się od 520 zł netto, ale zwraca się w ciągu 3-4 sezonów przez mniejsze zużycie pelletu (0,3-0,8 tony rocznie w typowym domu).

Naczynie wzbiorcze w układzie z pelletem musi buforować nie tylko rozszerzalność wody grzewczej, ale też drobne nieszczelności oraz gazy uwalniane z tworzywa rur w pierwszych tygodniach eksploatacji. W instalacji do 200 litrów pojemności wystarczy naczynie 18-24 litrów o ciśnieniu wstępnym 0,8-1,0 bar. Przy większych układach z buforem 500 litrów potrzebne jest naczynie 35-50 litrów z możliwością doszczelnienia zaworem.

Ciśnienie wstępne w naczyniu ustawia się na wartość równą statycznemu ciśnieniu wody w najniższym punkcie instalacji (zazwyczaj 1,0-1,5 bar dla domu parterowego, 1,8-2,2 bar dla budynku z piętrem). Po napełnieniu instalacji ciśnienie w naczyniu powinno wynosić 0,2-0,3 bar poniżej ciśnienia wstępnego, co pozwala na absorpcję gazów w pierwszych dniach pracy. Błędne ustawienie prowadzi albo do ciągłego uciekania wody przez zawór bezpieczeństwa, albo do pękania naczynia.

Najczęstsze błędy przy schemacie piec na pellet i ogrzewanie podłogowe

Brak zaworu zwrotnego na obejściu mieszacza to błąd, który kosztuje użytkownika kilkaset złotych rocznie. Gdy zawór mieszający zamyka się, przepływ przez kocioł zostaje odcięty, a palnik pelletowy zaczyna się dławić. W takiej sytuacji regulator podnosi obroty wentylatora, zużycie pelletu rośnie o 8-12%, a temperatura spalin przekracza normę. Zawór zwrotny o średnicy DN 20 z sprężyną 8-12 mbar (cena 45-95 zł) przywraca minimalny przepływ przez kocioł niezależnie od pozycji mieszacza.

Źle dobrany przekrój rur wychodzących z kotła potrafi zniweczyć pracę całego układu. W instalacji o mocy 18 kW i spadku temperatury 20°C przepływ wynosi około 0,78 m³/h. Rura miedziana 22×1 mm przy prędkości 0,9 m/s generuje hałas i erozję, a rura 28×1,5 mm daje bezgłośny przepływ. Wielu instalatorów stosuje zasadę „kopiuję z katalogu", nie sprawdzając, czy dobrana średnica pasuje do konkretnego układu z mieszaczem i buforem.

Izolacja rur w strefie mieszacza i przy rozdzielaczu to kolejny częsty brak. Odgałęzienia prowadzone w szachcie technicznej bez otuliny tracą 3-5°C na odcinku 6 metrów, a regulator widzi temperaturę wyższą niż rzeczywista w pętlach. Konsekwencja to przesuszone pomieszczenia w skrajnych strefach domu i słaba reakcja na sygnał z termostatu pokojowego. Otulina 13 mm z pianki PE o współczynniku lambda 0,036 W/mK kosztuje 4-6 zł za metr bieżący i zwraca się w pierwszym sezonie.

Ostatnim błędem, który widuję regularnie, jest pominięcie zaworu do napełniania i opróżniania instalacji. Bez niego sezonowa wymiana wody grzewczej albo płukanie układu wymaga demontażu pompy. Zawór kulowy 1/2" z nyplem do węża ogrodowego (cena 18-35 zł) na powrocie, za naczyniem wzbiorczym, rozwiązuje problem na lata. Jego lokalizacja w najniższym punkcie układu umożliwia grawitacyjne spuszczenie wody w razie awarii.

Przy planowaniu takiej instalacji warto skonsultować schemat z projektantem, który zweryfikuje dobór mieszacza, pompy oraz średnic rur dla konkretnej kubatury budynku. Jeśli interesują Cię szczegółowe rysunki i lista materiałów pomocniczych, http://biala-armatura.pl zawiera kompletne zestawienia armatury stosowanej w profesjonalnych układach grzewczych. Tak przygotowany projekt pozwala uniknąć poprawek w trakcie montażu i zapewnia stabilną pracę całego systemu przez 15-20 lat bez poważnych interwencji serwisowych.
