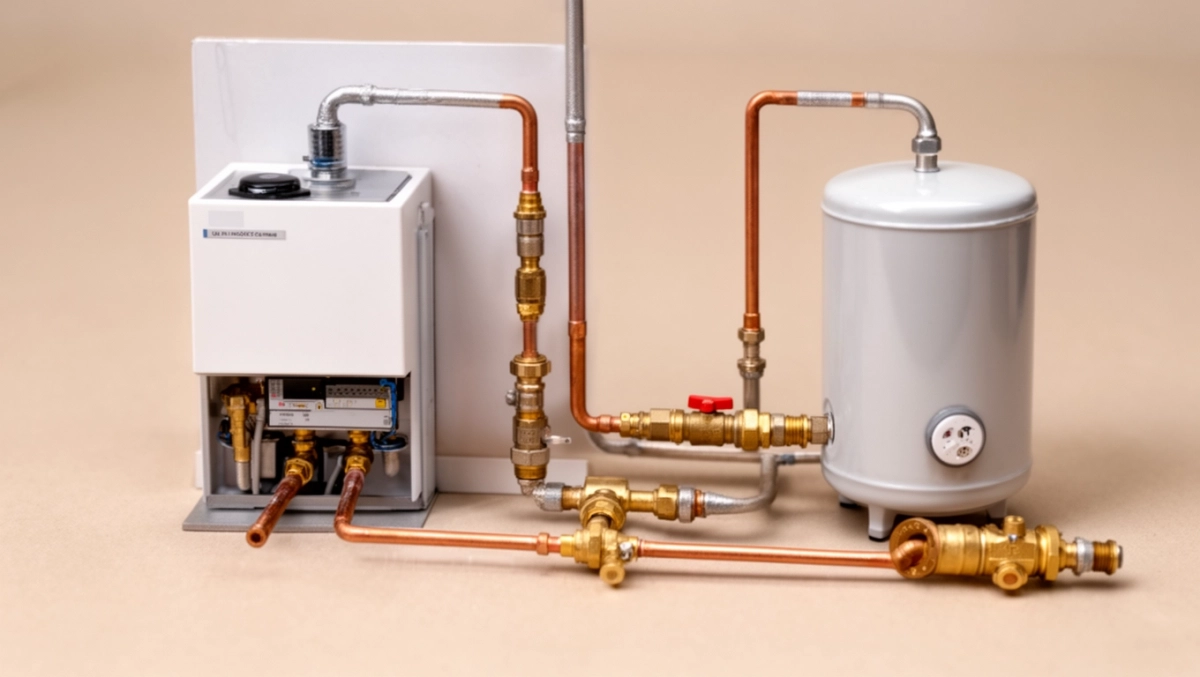

Schemat podłączenia pieca gazowego jednofunkcyjnego z zasobnikiem krok po kroku
Elementy instalacji pieca jednofunkcyjnego z zasobnikiem
Piec gazowy jednofunkcyjny różni się od dwufunkcyjnego tym, że nie podgrzewa wody użytkowej na bieżąco w wymienniku przepływowym. Cała energia kotła idzie w obieg centralnego ogrzewania, a ciepła woda czerpana jest z osobnego zasobnika, najczęściej o pojemności od 100 do 300 litrów. Sam schemat podłączenia pieca gazowego jednofunkcyjnego z zasobnikiem opiera się więc na dwóch niezależnych obiegach, które łączy jeden kocioł.
- Elementy instalacji pieca jednofunkcyjnego z zasobnikiem
- Dobór zasobnika c.w.u. do pieca gazowego jednofunkcyjnego
- Najczęstsze błędy przy podłączeniu pieca jednofunkcyjnego z zasobnikiem
W obiegu CO kluczową rolę odgrywa pompa obiegowa, która przetłacza czynnik grzewczy przez wymiennik kotła, a następnie przez grzejniki lub podłogówkę. Jej wydajność musi pokrywać zapotrzebowanie budynku na ciepło, bo przy zbyt słabym przepływie różnica temperatur zasilania i powrotu rośnie, a kocioł zaczyna modulować moc w dół. Efekt to niedogrzane kaloryfery przy pozornie pracującej instalacji.
Zasobnik ciepłej wody użytkowej łączy się z kotłem drugim obiegiem, wyposażonym w pompę ładującą, zawór zwrotny i naczynie wzbiorcze przeznaczone wyłącznie dla tego układu. Cyrkulacja wymusza ruch wody między wymiennikiem kotła a wężownicą zbiornika, gdzie następuje przekazanie ciepła. Pojemność zasobnika dobiera się do liczby domowników i szczytowego zużycia c.w.u., zwykle przyjmując 30-50 litrów na osobę.
Zasobnik stoi zazwyczaj obok kotła lub w jego bezpośrednim sąsiedztwie. Odległość powyżej 5 metrów wymaga już przewodów o większej średnicy, by nie narazić użytkownika na długie oczekiwanie na gorącą wodę.
Armatura zabezpieczająca w układzie
Każdy schemat instalacji pieca gazowego jednofunkcyjnego z zasobnikiem musi zawierać elementy chroniące przed nadciśnieniem i przegrzaniem. Na zasilaniu kotła montuje się zawór bezpieczeństwa o ciśnieniu otwarcia 3 bar dla instalacji CO oraz osobny zawór 6 lub 10 bar dla obiegu c.w.u. Działają one na tej samej zasadzie co zawór w szybkowarze, ustępując, gdy ciśnienie przekroczy wartość krytyczną.
Naczynie wzbiorcze to kolejny element obowiązkowy. Przyjmuje ono nadmiar wody powstały wskutek rozszerzalności termicznej. W układzie z zasobnikiem potrzebne są zwykle dwa naczynia: jedno dla obiegu grzewczego, drugie dla wody użytkowej. Dobór pojemności opiera się na wzorze z normy PN-EN 12828, uwzględniającym pojemność instalacji, wysokość statyczną i moc kotła.
Grupa pompowa i sprzęgło hydrauliczne
Gdy obiegów jest więcej niż jeden, na przykład grzejniki i podłogówka, konieczne staje się sprzęgło hydrauliczne. Rozdziela ono obieg kotłowy od obiegów odbiorczych, dzięki czemu każda pompa pracuje z właściwym dla siebie przepływem. Bez sprzęgła pompy walczą ze sobą, a kocioł traci stabilność pracy.
| Element | Funkcja | Ciśnienie / pojemność |
|---|---|---|
| Zawór bezpieczeństwa CO | Ochrona przed nadciśnieniem | 3 bar |
| Zawór bezpieczeństwa c.w.u. | Zabezpieczenie zasobnika | 6-10 bar |
| Naczynie wzbiorcze CO | Kompensacja rozszerzalności | 8-35 l |
| Naczynie wzbiorcze c.w.u. | Kompensacja w obiegu wody | 5-18 l |
| Sprzęgło hydrauliczne | Rozdzielenie obiegów | DN 25-DN 32 |
Dobór zasobnika c.w.u. do pieca gazowego jednofunkcyjnego
Zasobnik c.w.u. to serce drugiego obiegu w instalacji z kotłem jednofunkcyjnym. Jego pojemność determinuje komfort użytkowania, a źle dobrany zbiornik potrafi zniweczyć zalety nawet najlepszego kotła kondensacyjnego. Zbyt mały zasobnik schłodzi się w trakcie kąpieli, zbyt duży będzie niepotrzebnie tracił ciepło przez izolację.
Dla dwóch-trzech osób korzystających z łazienki co 24-36 godzin wystarcza zasobnik 120-150 litrów. Czteroosobowa rodzina z dwiema łazienkami potrzebuje już 200 litrów, a przy wannie z hydromasażem lub prysznicem deszczowym warto sięgnąć po 250-300 litrów. Te wartości wynikają z faktu, że komfortowa kąpiel zużywa 60-80 litrów ciepłej wody, a prysznic 40-60 litrów.
Materiał zbiornika wpływa na trwałość i jakość wody. Emaliowane zasobniki z anodą magnezową kosztują mniej, ale wymagają kontroli anody co 1-2 lata. Zasobniki ze stali nierdzewnej są droższe, lecz praktycznie bezobsługowe. Wymiennik wężownicowy umieszczony w dolnej części zbiornika zapewnia szybsze grzanie, a modele z dwoma wężownicami pozwalają podłączyć dodatkowe źródło ciepła, na przykład kolektory słoneczne.
Jeśli planujesz w przyszłości rozbudowę instalacji, wybierz zasobnik z króćcem na drugą wężownicę. Kosztuje niewiele więcej, a daje ogromną elastyczność przy modernizacji.
Logika podłączenia hydraulicznego
Schemat podłączenia zasobnika do pieca jednofunkcyjnego opiera się na zasadzie priorytetu c.w.u. Sterownik kotła wykrywa spadek temperatury w zasobniku i przełącza zawór trójdrogowy, kierując całą moc kotła na ładowanie zbiornika. Dopiero po osiągnięciu zadanej temperatury wraca do ogrzewania budynku.
Pompa ładująca w obiegu c.w.u. powinna mieć wydajność dopasowaną do mocy kotła. Zbyt słaba pompa wydłuża czas ładowania i obniża sprawność wymiany ciepła w wężownicy. Zbyt mocna pompa powoduje szumy i przyspieszone zużycie armatury. Optymalny przepływ dla kotła 24 kW to około 1,2 m³/h przy różnicy temperatur 10°C.
Zawór zwrotny na powrocie z zasobnika zapobiega cofaniu się gorącej wody do obiegu CO, gdy kocioł pracuje na c.w.u. Bez tego zaworu instalacja traci stabilność, a regulatory temperatury w pokojach odczytują fałszywe sygnały. Kolejność montażu elementów ma znaczenie: pompa, zawór zwrotny, naczynie wzbiorcze, zawór bezpieczeństwa, manometr.
Izolacja i straty postojowe
Straty ciepła przez niezaizolowany zasobnik potrafią sięgać 2-3 kWh na dobę. Producenci oferują izolację z pianki poliuretanowej o grubości 50-100 mm, która ogranicza te straty do 0,8-1,5 kWh dziennie. W domu pasywnym energooszczędnym każdy kilowatogodzina ma znaczenie, dlatego izolacja zasobnika to nie luksus, lecz konieczność.
| Pojemność zasobnika | Orientacyjna moc kotła | Czas ładowania ΔT=30°C | Straty postojowe |
|---|---|---|---|
| 120 l | 18-24 kW | 15-20 min | 1,0 kWh/d |
| 200 l | 20-28 kW | 20-30 min | 1,3 kWh/d |
| 300 l | 24-32 kW | 30-45 min | 1,6 kWh/d |
Najczęstsze błędy przy podłączeniu pieca jednofunkcyjnego z zasobnikiem
Najbardziej kosztowny błąd to brak sprzęgła hydraulicznego przy kilku obiegach odbiorczych. Pompy walczą wtedy o przepływ, kocioł wchodzi w tryb oscylacji, a użytkownik słyszy stukanie w rurach. Wymiana pompy na mocniejszą nie rozwiązuje problemu, bo źródłem jest brak rozdzielenia hydraulicznego.
Drugi grzech to zbyt mała pojemność naczynia wzbiorczego. Instalator dobiera je na oko, zapominając, że wzór z normy uwzględnia nie tylko pojemność wody w instalacji, ale też jej temperaturę maksymalną i ciśnienie wstępne. Efekt przekroczenia pojemności naczynia to uciekający zawór bezpieczeństwa i kapiąca woda z kotłowni.
Brak zaworu mieszającego na obiegu podłogowym to kolejna klasyka. Podłogówka wymaga temperatury zasilania 35-45°C, a kocioł jednofunkcyjny pracuje na 60-75°C dla grzejników. Bez zaworu mieszającego w posadzce pojawiają się naprężenia termiczne, a żywica zaczyna pękać po 2-3 sezonach. Zawór trójdrogowy z siłownikiem termostatycznym rozwiązuje ten problem, obniżając temperaturę medium.
Podłączanie grzejnika drabinkowego bezpośrednio do obiegu podłogowego to pozorna oszczędność. Drabinka potrzebuje 55-65°C, by skutecznie suszyć ręczniki, a taka temperatura zabija podłogówkę. Konieczne jest wpięcie drabinki przed zaworem mieszającym lub zastosowanie osobnego obiegu.
Błędy w doborze średnic i materiałów
Rury o zbyt małej średnicy to cichy zabójca instalacji. Przy przepływie 1,5 m³/h rura 16 mm wytwarza prędkość 2,1 m/s, a to już strefa szumów hydraulicznych. Norma PN-EN 12828 zaleca prędkości poniżej 1,5 m/s dla instalacji CO i poniżej 2,0 m/s dla c.w.u. Dobór średnicy zależy od przepływu, a nie od widzimisię wykonawcy.
Mieszanie materiałów w jednej instalacji, na przykład rur miedzianych z aluminiowymi grzejnikami, prowadzi do korozji elektrochemicznej. Aluminium w kontakcie z miedzią w obecności wody zachowuje się jak anoda, czyli się rozpuszcza. Rozwiązaniem są grzejniki z powłoką wewnętrzną lub rozdzielenie obiegów wymiennikiem płytowym.
Niedokręcone złączki zaciskane to bomba zegarowa. Ciśnienie robocze 1,5 bar potrafi utrzymać instalację tygodniami, a przy skoku do 3 bar podczas próby szczelności złączka puszcza. Profesjonalny zaciskarki kontrolują siłę docisku, a ręczne zaprasowywanie kluczem to proszenie się o kłopoty.
Pominięcia w dokumentacji i odbiorze
Protokół z próby szczelności to dokument, który chroni inwestora i wykonawcę. Instalacja powinna być napełniona wodą, odpowietrzona i poddana ciśnieniu 3 bar przez 30 minut bez spadku. Brak tego protokołu oznacza brak gwarancji i problemy z ubezpieczycielem w razie szkody.
Schemat instalacji pieca gazowego jednofunkcyjnego z zasobnikiem w formie papierowej lub cyfrowej powinien wisieć w kotłowni. Strażak przy kontroli, serwisant przy przeglądzie, lokator przy awarii, każdy z nich potrzebuje wiedzieć, co jest zaworem odcięcia gazu, a co zaworem spustowym instalacji.
Odprowadzenie spalin wymaga osobnego przemyślenia. System koncentryczny 60/100 mm pozwala wyprowadzić komin przez ścianę, ale odległość od okien i drzwi musi wynosić minimum 0,6 m. Przy elewacji z materiałów palnych konieczny jest kołpak ochronny. Zaniedbania w tej kwestii kończą się decyzją nadzoru budowlanego o rozbiórce komina.
Wariant minimum
Piec 24 kW, zasobnik 150 l, jeden obieg grzewczy, naczynie 18 l, bez podłogówki. Koszt komponentów: 12 000-15 000 zł. Czas montażu: 2 dni robocze.
Wariant komfortowy
Piec 28 kW, zasobnik 200 l, sprzęgło, dwa obiegi, podłogówka, grzejnik drabinkowy. Koszt komponentów: 22 000-28 000 zł. Czas montażu: 4-5 dni roboczych.
Decyzja o wariancie powinna wynikać z realnego zapotrzebowania, a nie z marzeń o inteligentnym domu. Dom 120 m² z dobrą izolacją potrzebuje 6-8 kW mocy grzewczej, a nie 20 kW, jak podpowiadają katalogi producentów. Nadmierna moc to cykliczne wyłączanie kotła, szybsze zużycie palnika i gorsza sprawność.
Współpraca z doświadczonym projektantem instalacji sanitarnych to najlepsza inwestycja na etapie budowy. Projektant dobiera średnice, wyznacza trasy rur, planuje miejsca montażu armatury. Koszt projektu to 1500-3000 zł, a oszczędności na błędach wykonawczych sięgają kilkunastu tysięcy. Jeśli planujesz kompleksowy remont obejmujący również modernizację kotłowni, warto zacząć od dokładnego audytu istniejącej instalacji.
Pamiętaj, że instalacja grzewcza to nie miejsce na eksperymenty. Każdy element musi mieć aprobatę techniczną, każdy zawór musi odpowiadać ciśnieniu roboczemu, a każda rura musi być zabezpieczona przed kondensacją i uszkodzeniami mechanicznymi. Tylko wtedy kocioł jednofunkcyjny z zasobnikiem posłuży bezawaryjnie przez 15-20 lat, a nie zacznie generować problemów już po pierwszym sezonie grzewczym.
