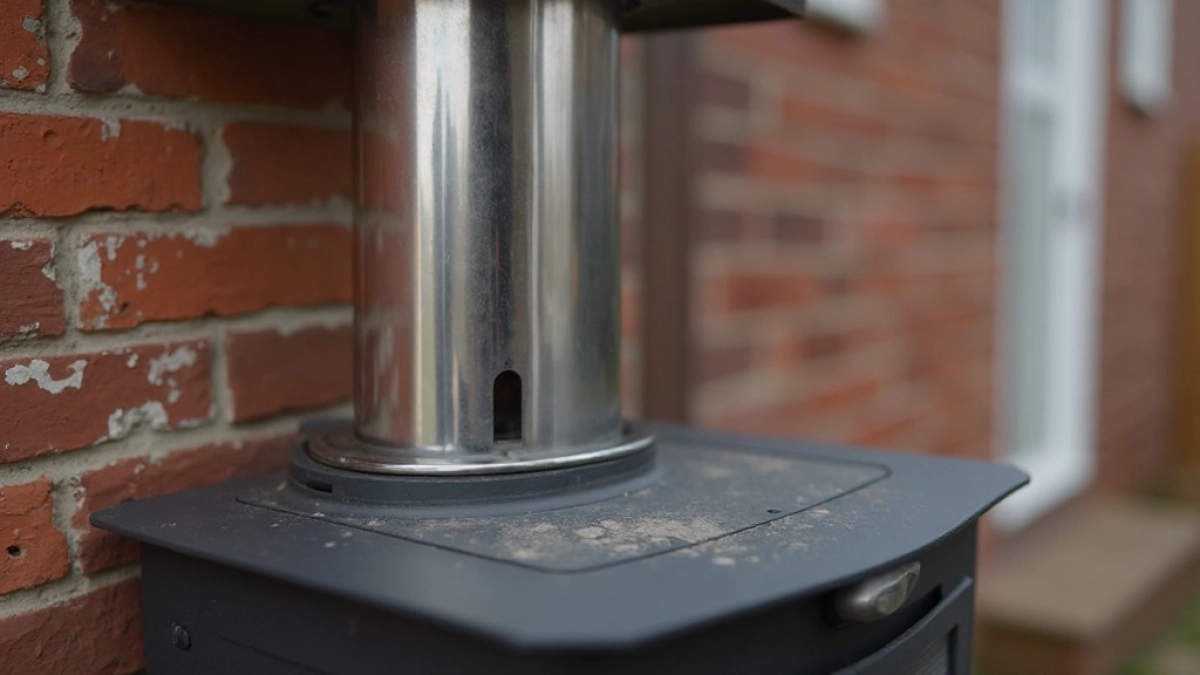

Komin zewnętrzny do pieca węglowego: jak wybrać bez błędów

Dobór średnicy komina do mocy pieca węglowego

Ruszt w kotle węglowym potrzebuje ciągu, a ciąg rodzi się w świetle przewodu. Zbyt wąski komin zewnętrzny do pieca węglowego dusi spaliny, zbyt szeroki pozwala im ostygnąć i skroplić się w kwas siarkowy. Średnica rury musi więc wynikać z mocy urządzenia, a nie z widzimisię wykonawcy.

• Dobór średnicy komina do mocy pieca węglowego
• Montaż komina zewnętrznego wiszącego i podpartego krok po kroku
• Wymogi prawne i bezpieczeństwo komina przy piecu węglowym

Producent systemu dwuściennego izolowanego podaje prostą regułę: Ø120 do 12 kW, Ø130 do 16 kW, Ø150 do 20 kW, Ø160 do 24 kW, Ø180 do 30 kW, Ø200 do 38 kW. Tabela odpowiada fizyce spalania węgla kamiennego, gdzie temperatura spalin osiąga 300-450°C, a ich gęstość wymusza określone pole przekroju. Przy mniejszych mocach komin stalowy izolowany o średnicy 130 mm daje optymalny kompromis między kosztem a rezerwą ciągu.

Gdy moc kotła sytuuje się na granicy dwóch średnic, lepiej wybrać tę większą. Kondensat w kominie zewnętrznym pojawia się, gdy temperatura ścianki spada poniżej punktu rosy spalin (ok. 110-130°C dla węgla). Większa średnica spowalnia przepływ gazów i pozwala im dłużej oddawać ciepło, więc ryzyko mokrej eksploatacji maleje. W praktyce oznacza to, że zestaw kominowy 4 metry kwasożaroodporny w rozmiarze 160 mm obsłuży kocioł 24 kW z marginesem bezpieczeństwa.

Norma PN-89/B-10425 precyzuje wysokość komina ponad dach (minimum 0,3 m dla dachu płaskiego, 0,6 m dla pochyłego przy odległości do 1,5 m od kalenicy, 1 m powyżej kalenicy). Średnica to drugie po wysokości kryterium ciągu kominowego, więc oba muszą grać do jednej bramki. Zbyt wysoki komin z wąskim przewodem szarpie spalinami jak komin fabryczny, zbyt niski z szerokim nie wytworzy podciśnienia potrzebnego przy rozruchu zimnego kotła.

Kocioł kondensacyjny na pellet wymaga kominy kwasoodpornego, ale pracującego w nadciśnieniu do 200 Pa. W takim wypadku system dwuścienny wiszący 4m z uszczelką silikonową i klasą szczelności N1/W3G (mokra eksploatacja) przeniesie zarówno podciśnienie kotta tradycyjnego, jak i nadciśnienie palnika pelletowego. Materiał 1.4404 (stal kwasoodporna molibdenowa) jest tu kluczowy, gdyż zwykła 1.4016 nie wytrzyma długotrwałego kontaktu z kondensatem o pH 1,5-3.

Dobór średnicy kończy się na eterze inżynierskim, ale koszt zaczyna się w cenniku. Cena bazowa zestawu Ø120 to 2494 zł. Każdy rozmiar w górę dokłada do rachunku konkretną kwotę.

Różnica 130 zł między Ø120 a Ø160 zwraca się po jednym sezonie grzewczym niższą emisją sadzy i brakiem zadymienia przy rozruchu. To najtańsza polisa ubezpieczeniowa, jaką można kupić dla kotłowni.

Montaż komina zewnętrznego wiszącego i podpartego krok po kroku

Komin zewnętrzny do pieca węglowego montuje się na dwa sposoby: wiesza na ścianie lub stawia na fundamencie. Każdy z nich odpowiada innym warunkom na działce i innym ograniczeniom budżetowym. Wybór nie jest kwestią gustu, tylko inżynierii.

Izolacja 50 mm z wełny mineralnej o gęstości 100-120 kg/m³ pracuje jak termos. Wewntrzna rura ze stali kwaso-żaroodpornej 1.4016 lub 1.4404 styka się ze spalinami o temperaturze do 600°C, zewnętrzna osłona z blachy malowanej proszkowo lub nierdzewnej chroni wełnę przed wilgocią. Taki kanapkowy przekrój utrzymuje temperaturę spalin powyżej punktu rosy, co zapobiega wykraplaniu się kwasu siarkowego. Bez izolacji komin zewnętrzny do pieca węglowego szybko skorodowałby od wewnątrz w ciągu dwóch sezonów.

Procedura montażu zaczyna się od wyznaczenia osi trójnika przyłączeniowego. Otwór w ścianie wykonuje się wiertnicą diamentową lub dłutem, z zachowaniem 5 cm luzu na dylatację termiczną. Szczelinę wypełnia się wełną mineralną i uszczelnia blachą. Pierwszy element to trójnik rewizyjny z wyczystką, który pozwala czyścić przewód od dołu bez demontażu komina.

Kolejne rury proste łączą się kielichowo, z opaską montażową zaciskaną na styku. Każde połączenie wchodzi na głębokość minimum 5 cm, a opaska blokuje rozszczelnienie przy rozszerzalności cieplnej. Rura zewnętrzna może być malowana proszkowo (kolor RAL 7016, 9005, 7035) lub ze stali nierdzewnej szczotkowanej. Wariant malowany kosztuje mniej, ale po pięciu latach wymaga odświeżenia w miejscach narażonych na deszcz.

Przejście przez dach wymaga płyty dachowej z kołnierzem dopasowanym do pokrycia. Kąt nachylenia płyty musi odpowiadać kątowi połaci, standardowo 15-45°. Wokół płyty montuje się fartuch ołowiany lub aluminiowy, który odprowadza wodę z pokrycia poza obrys komina. Brak fartusza to gwarancja zacieku przy pierwszym większym deszczu śnieżnym.

Odległości bezpieczeństwa. Rura wewnętrzna komina dwuściennego musi zachować minimum 5 cm odstępu od materiałów palnych (drewno, sklejka, płyta OSB). Dla ścian murowanych niepalnych odległość spada do 2 cm. Wartości wynikają z normy EN 1856 i są kontrolowane podczas odbioru kominiarskiego.

Wieńczy konstrukcję daszek lub pas górny z króćcem do odprowadzania kondensatu. Daszek chroni przed deszczem i ptactwem, ale zwęża przekrój o 30%. W przypadku kotłów na pellet z palnikiem nadciśnieniowym lepszy jest pas górny otwarty, który nie thumi ciągu i pozwala na pracę w nadciśnieniu do 200 Pa.

Modyfikacje długości wykonuje się przez przycinanie rury prostej nożycami do blachy. Cięcie musi być prostopadłe do osi, a krawędź gratowana pilnikiem. Po skróceniu rury trzeba zamontować nowy kielich lub zastosować adapter producenta. Nie wolno skracać trójnika ani elementu rewizyjnego, gdyż zaburzy to rozkład temperatur i utrudni czyszczenie.

Przedłużenie zestawu ponad 4 m wymaga dodatkowych rur prostych 1 m, kolana 90° lub 45°, oraz dodatkowych uchwytów ściennych. Każdy producent oferuje pełną gamę elementów modularnych w tej samej średnicy i materiale. Skręcanie elementów od różnych systemów jest niezgodne z normą EN 1856 i unieważnia 20-letnią gwarancję.

Harmonogram przeglądów dla komina zewnętrznego do pieca węglowego obejmuje cztery punkty. Co trzy miesiące w sezonie grzewczym kontroler wzrokowy stanu zewnętrznego, raz na rok czyszczenie mechaniczne szczotką o średnicy nominalnej, raz na rok sprawdzenie szczelności połączeń i stanu uszczelek, raz na pięć lat inspekcja kamerą kominową w poszukiwaniu korozji wgłębnej. Zaniedbanie przeglądów skraca żywotność systemu o połowę.

Wymogi prawne i bezpieczeństwo komina przy piecu węglowym

Komin to nie rynna, tylko urządzenie ciśnieniowo-termiczne podlegające pod konkretne normy. W Polsce obowiązuje EN 1856 (kominy metalowe) oraz PN-89/B-10425 (wymiarowanie kominów). Pierwsza norma klasyfikuje system jako T450 N1 W 3 G, gdzie T450 oznacza temperaturę roboczą do 450°C, N1 szczelność podciśnieniową do 40 Pa, W3 odporność na kondensat, G odporność na pożar sadzy. Razem dają gwarancję, że komin zniesie typowe warunki pracy kotła węglowego.

Odbiór kominiarski to nie formalność, tylko obowiązek ustawowy. Mistrz kominiarski sprawdza ciąg, drożność, szczelność połączeń, odległości od materiałów palnych, zgodność średnicy z mocą kotła. Bez pozytywnego odbioru ubezpieczyciel odmówi wypłaty odszkodowania w razie pożaru sadzy lub zaczadzenia. Protokół odbioru warto dołączyć do dokumentacji budynku.

Pożar sadzy. Temperatura spalania sadzy w kominie przekracza 1100°C i niszczy każdy materiał nieprzygotowany na taką wartość. System kominowy z atestem EN 1856 klasy G wytrzymuje pożar sadzy przez 30 minut bez utraty szczelności. System bez tej klasy stopi się w ciągu kilku sekund i może zapalić okoliczną zabudowę.

Izolacja termiczna 50 mm chroni nie tylko przed kondensacją, ale też przed przegrzaniem ściany zewnętrznej. Dotknięcie rozgrzanego komina bez izolacji grozi poważnym oparzeniem, w kominie izolowanym temperatura płaszcza zewnętrznego nie przekracza 60°C nawet przy pełnym obciążeniu. To różnica między bezpiecznym przechodzeniem obok komina a koniecznością grodzenia terenu.

Przewody kominowe z materiału 1.4016 (stal kwasoodporna chromowa) pracują do 600°C w trybie ciągłym i do 1000°C w pożarze sadzy. Wersja 1.4404 (z dodatkiem molibdenu) jest droższa, ale odporna na chlorek zawarty w wilgotnym powietrzu nadmorskim. Wybór stali powinien wynikać z analizy wody i paliwa, nie z katalogu producenta.

Wentylacja kotłowni z kotłem na paliwo stałe wymaga niezależnego nawiewu świeżego powietrza o przekroju minimum 200 cm². Komin zewnętrzny do pieca węglowego pobiera powietrze do spalania z pomieszczenia, więc brak nawiewu prowadzi do podciśnienia i cofania się spalin. Objaw jest charakterystyczny: dym w kotle przy otwieraniu drzwiczek zasypowych.

Czyszczenie komina w kominie zewnętrznym odbywa się od dołu przez trójnik rewizyjny lub od góry przez daszek. Szczotka druciana o średnicy równej średnicy wewnętrznej rury (Ø160 dla zestawu 4 m) wciąga sadzę w dół, gdzie wpada do wyczystki. Czynność zajmuje 30 minut i powtarza się co 5000 kg spalonego węgla, czyli mniej więcej raz na kwartał w sezonie grzewczym.

System dwuścienny wiszący 4m z wełną mineralną 50 mm i rurą zewnętrzną malowaną proszkowo ma masę własną około 12 kg na metr bieżący. Komin 4 m z osprzętem waży zatem blisko 50 kg, co wymaga solidnego mocowania do ściany. Uchwyt ścienny rozkłada obciążenie na cztery punkty kotwienia, każdy o nośności minimum 30 kg. Kołki do ściany z pustostawianej cegły muszą być chemiczne, nie rozporowe.

Wysokość komina nad dachem reguluje norma PN-89/B-10425. Wylot musi znajdować się co najmniej 0,6 m powyżej kalenicy przy odległości do 1,5 m od niej, 0,3 m powyżej przy odległości 1,5-3 m, a powyżej 3 m od kalenicy wystarczy wylot na wysokości dachu. Zbyt niski komin traci ciąg przy wietrze spadowym, zbyt wysoki szarpie spalinami i nadmiernie je schładza.

Łączenie elementów kominowych wymaga opaski montażowej zaciskanej śrubą. Siła zacisku gwarantuje szczelność przy nadciśnieniu do 200 Pa, co odpowiada pracy kotła pelletowego z palnikiem. Połączenia wciskane bez opaski są dopuszczalne wyłącznie w kominach pracujących w podciśnieniu do 40 Pa, czyli tradycyjnych kotłach zasypowych.

Czas życia komina zewnętrznego do pieca węglowego wynosi 25-30 lat przy regularnej konserwacji i właściwym doborze średnicy. Gwarancja 20 lat na systemy kwasoodporne obejmuje perforację materiału i rozszczelnienie spoin, nie obejmuje uszkodzeń mechanicznych i pożaru sadzy bez atestu. Dokument gwarancji warto przechowywać razem z protokołem odbioru kominiarskiego i fakturą zakupu.

Komin podparty MK Żary 4m i jego odpowiednik wiszący to dwa warianty tego samego systemu kominowego, różniące się jedynie sposobem przeniesienia obciążenia. Przy ścianie murowanej bez ocieplenia tańszy jest montaż wiszący, przy ścianie z ociepleniem 20 cm lub przy kominie wyższym niż 5 m rozsądniej postawić system na fundamencie. Każdy z wariantów zachowuje identyczną odporność termiczną i szczelność, bo liczy się przewód wewnętrzny, nie konstrukcja nośna.

Decyzja o wyborze średnicy, wariantu montażu i producenta wymaga konsultacji z projektantem instalacji grzewczej. Samodzielny dobór komina na podstawie katalogu kończy się zwykle źle dobraną średnicą, za krótkim wylotem lub zbyt bliskim przejściem przez dach. Skorzystanie z doradztwa technicznego na etapie zakupu kosztuje mniej niż wymiana komina po pierwszej zimie.

Źródła danych i norm: EN 1856-1:2009 (Kominy. Wymagania dotyczące kominów metalowych. Część 1: Części składowe systemów kominowych), PN-89/B-10425 (Kominy. Przewody kominowe. Wymiarowanie), PN-EN 1443:2005 (Kominy. Wymagania ogólne), rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Serwis informacyjny Głównego Urzędu Nadzoru Budowlanego (gunb.gov.pl), normy PN dostępne w Polskim Komitecie Normalizacyjnym (pkn.pl).
